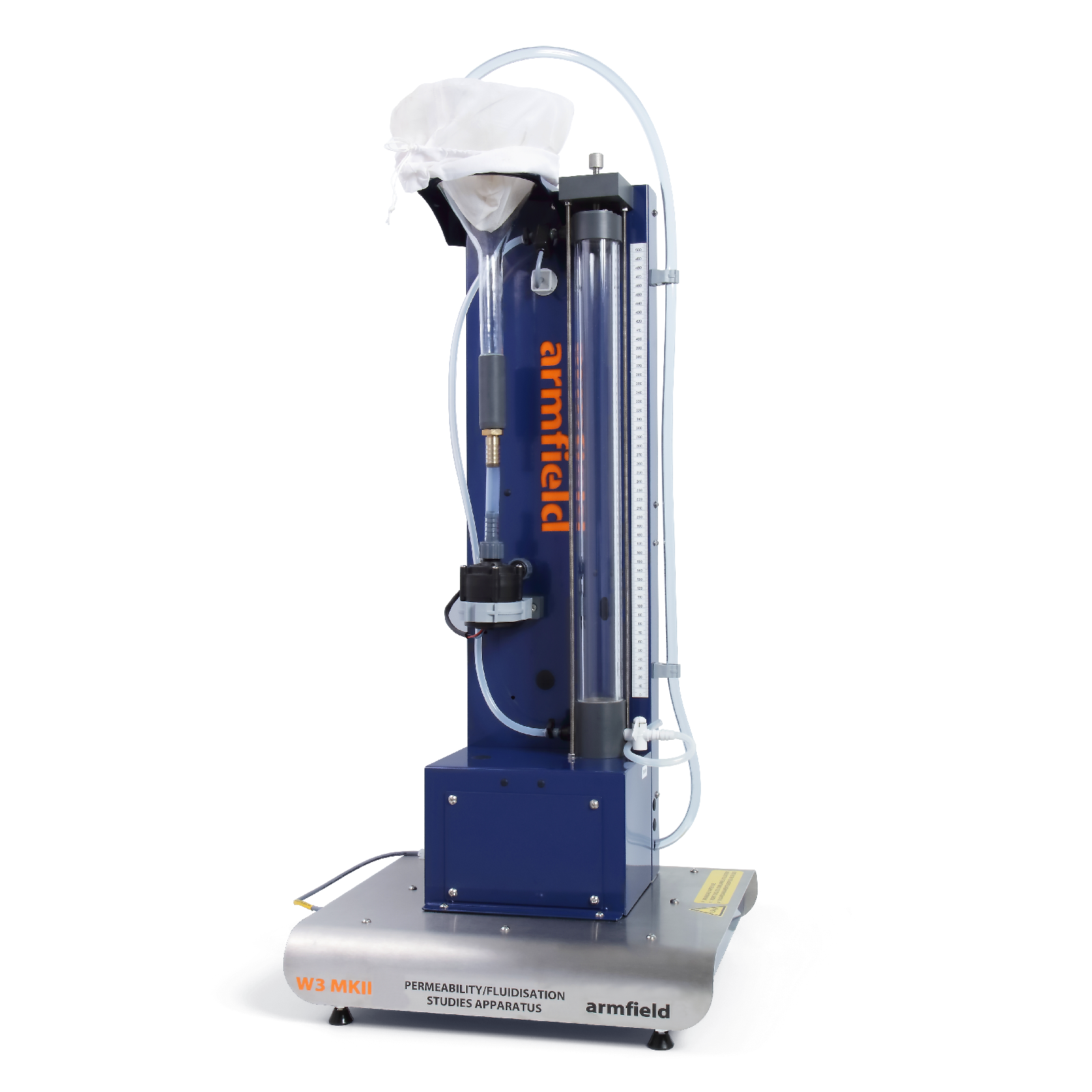

L'appareil de perméabilité/fluidisation W3MKII permet de réaliser des tests de perméabilité, de fluidisation et d'attrition en utilisant de l'eau du robinet et des milieux granulaires poreux appropriés. Les étudiants peuvent mesurer et comprendre les caractéristiques de l'écoulement à travers un lit de particules et tester divers médias susceptibles d'être utilisés dans des filtres à lit profond.

Description

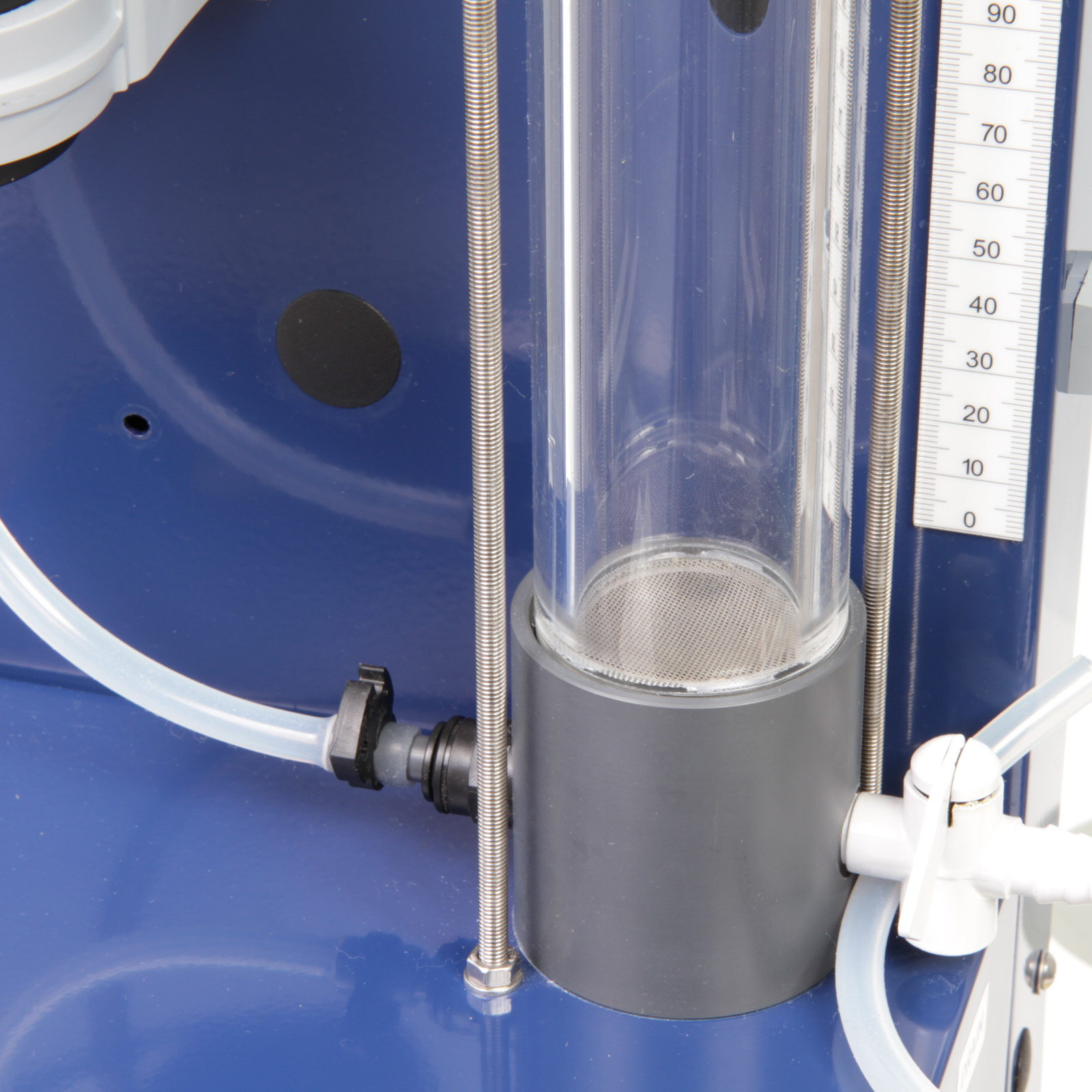

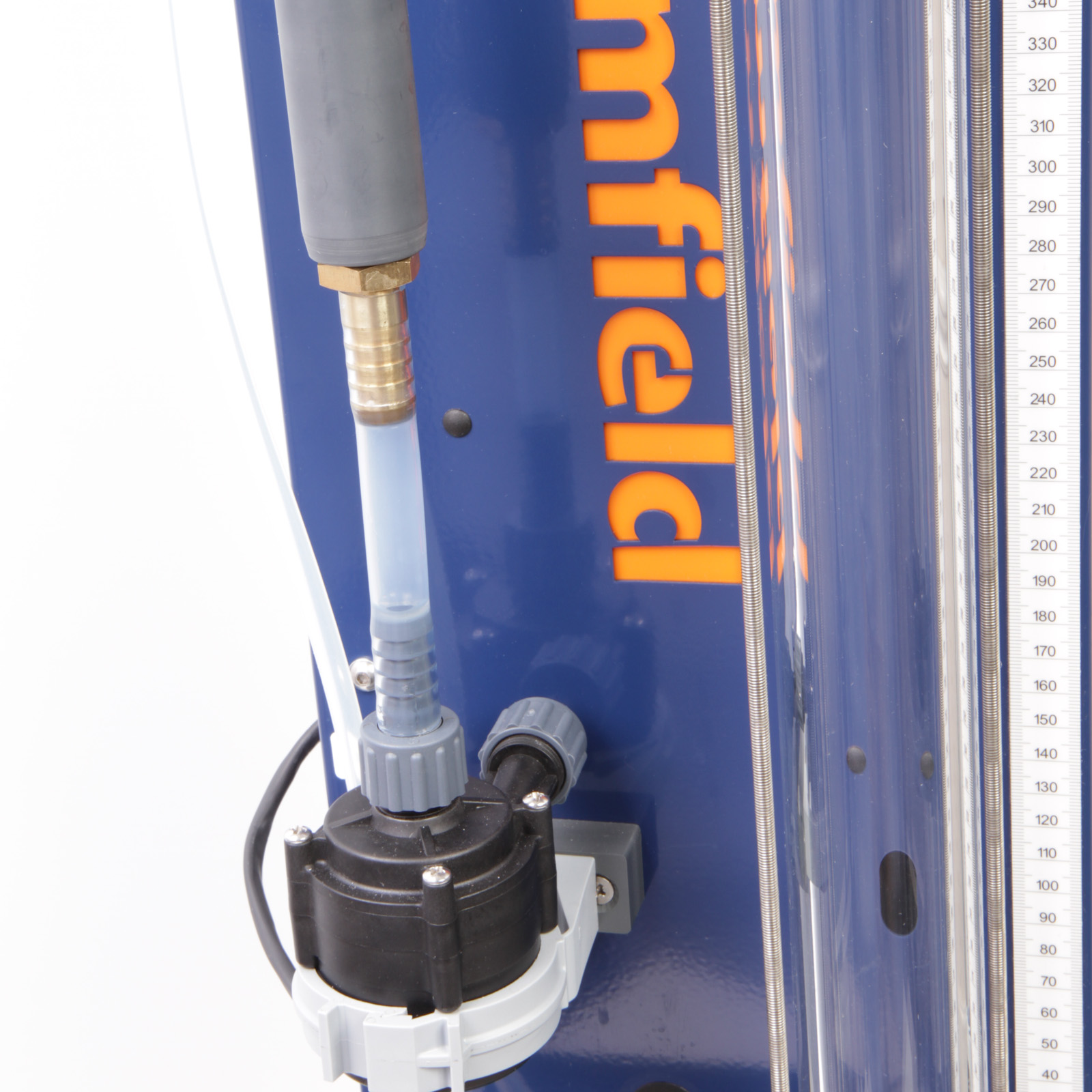

Un lit de matériau granulaire (généralement Ballotini, mais d'autres matériaux peuvent être utilisés, tels que le sable ou l'anthracite) est placé dans un tube facilement démontable à travers lequel on peut faire couler de l'eau, soit vers le bas de la colonne pour démontrer la perméabilité, soit vers le haut pour démontrer l'attrition et la fluidisation. À la base de la colonne se trouve un tamis pour retenir les matériaux granuleux. Un capteur de pression différentielle permet de mesurer la chute de pression à travers le lit. Le tube de la section d'essai et tous les raccords de tuyauterie sont transparents pour permettre d'observer l'ensemble du processus et de détecter facilement la présence de bulles d'air.   Le logiciel ArmBUS permet à l'opérateur de sélectionner l'étape appropriée du processus et d'afficher un schéma synoptique avec les variables mesurées. La vitesse de la pompe peut être modifiée pour atteindre le débit requis. Les résultats sont enregistrés dans un journal, qui peut être visualisé et manipulé à l'aide de la visionneuse de résultats ArmBUS. Les résultats peuvent être imprimés ou exportés dans un format de feuille de calcul, qui peut être ouvert dans un large éventail de progiciels pour une analyse plus approfondie.

Caractéristiques et avantages

• Cadre métallique avec section d'essai transparente pour l'observation
• Contrôle et enregistrement des données par PC
• Débitmètre pour mesurer le débit
• Électrovannes pour la sélection automatique du processus
• Manuel opérationnel avec exercices pédagogiques

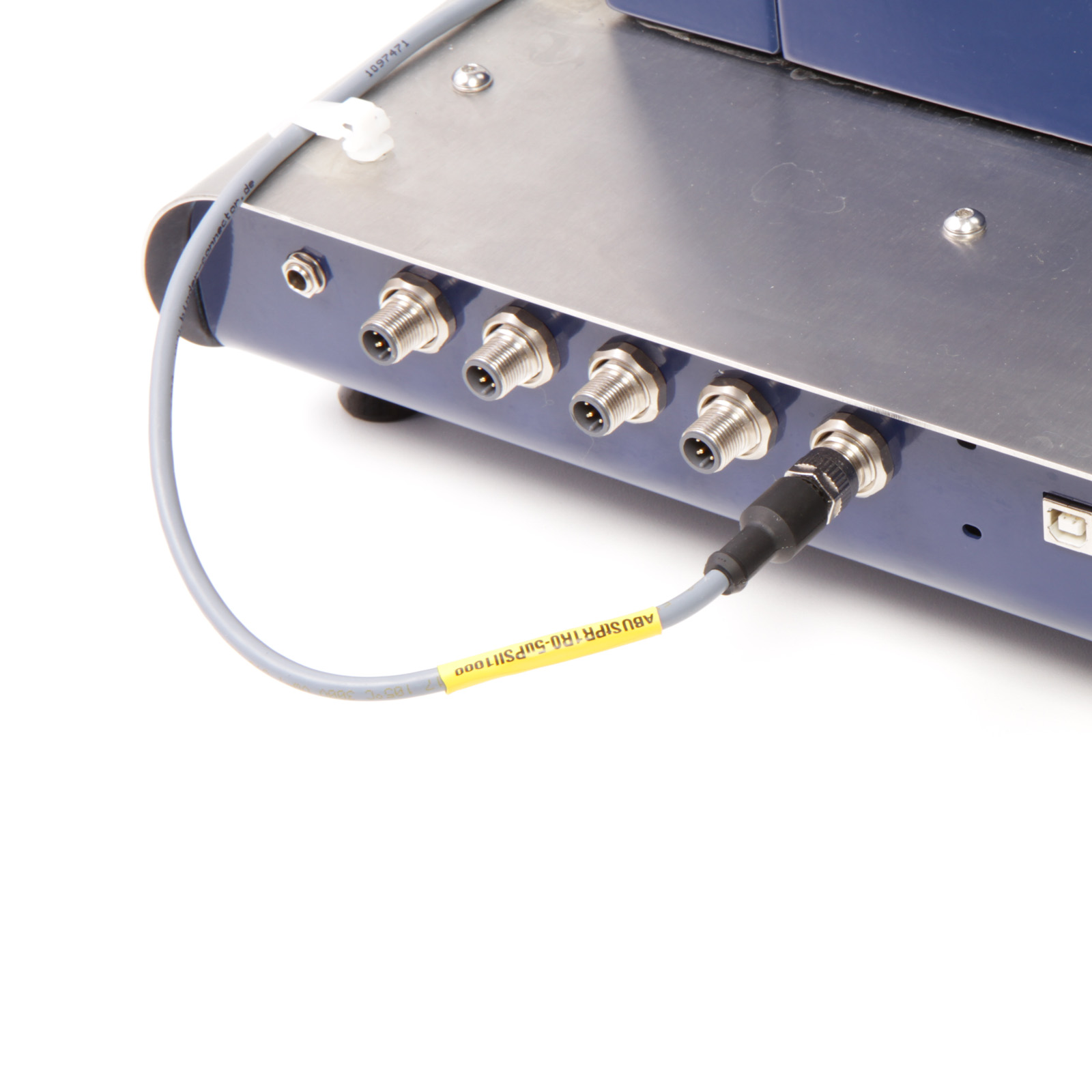

• Interface universelle à fil unique
• Capteur de pression électronique

  Objectifs d'apprentissage

• Mesures de chute de pression et corrélations pour l'écoulement à travers des lits garnis
• Vérification de l'équation de Kozeny
• Caractéristiques d'un lit fluidisé liquide
• Mesure de la perméabilité de solides sélectionnés
• Tests d'attrition



Spécifications techniques

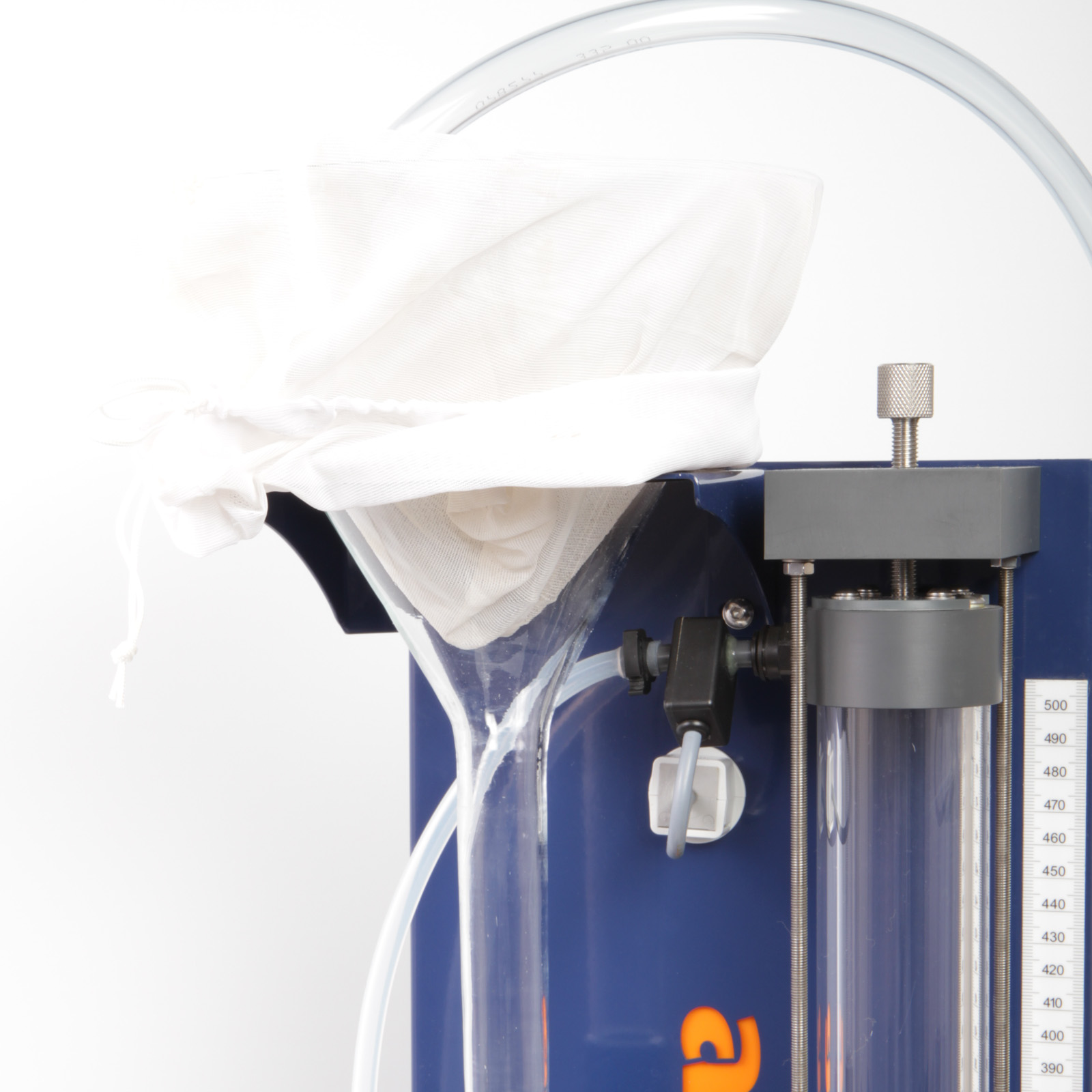

Tube d'échantillonnage : I/D 0.038m Longueur du tube d'échantillonnage : 0,507 m Pompe : 24 L/hr Plage du débitmètre : 0-3 L/min Entonnoir en verre : 1.5L Électrovannes : 2 Plage de pression : 0-5 psi
