Deux roues dentées fonctionnent à l'intérieur d'un boîtier. L'une d'elles est entraînée tandis que l'autre tourne en s'engrenant avec elle. Le liquide est transporté dans l'espace entre les dents consécutives et est ensuite éjecté lorsque les dents s'engrènent.

Description

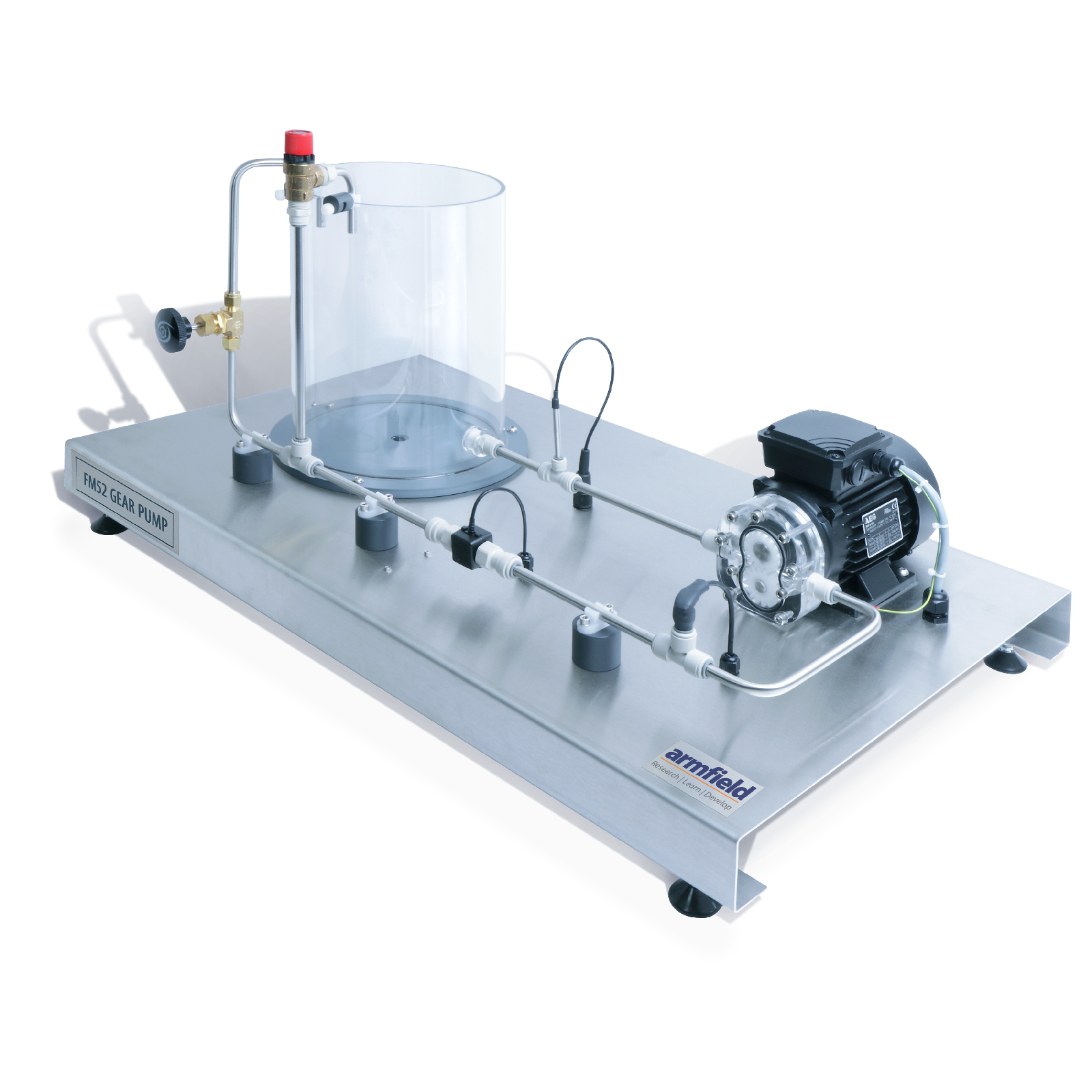

Deux roues dentées fonctionnent à l'intérieur d'un boîtier, l'une est entraînée tandis que l'autre tourne en s'engrenant avec elle. Le liquide est transporté dans l'espace entre les dents consécutives et est ensuite éjecté lorsque les dents s'engrènent. La pompe n'a pas de soupapes, c'est une pompe volumétrique et elle débite à des pressions élevées. Le débit est plus régulier que celui d'une pompe à mouvement alternatif et elle est particulièrement adaptée aux fluides de haute viscosité. Une pompe à engrenages entraînée par un moteur et montée sur un socle en acier inoxydable avec un réservoir d'eau et une tuyauterie pour une circulation continue. La tête de pompe et le réservoir d'eau sont fabriqués en acrylique transparent pour une visibilité maximale. Une vanne manuelle à la sortie de la pompe permet de contrôler le débit et une soupape de surpression protège l'opérateur et l'équipement. Des capteurs électroniques mesurent la pression de sortie de la pompe, le débit et la température de l'eau. La vitesse de la pompe est contrôlée avec précision par un convertisseur électronique avancé dans l'IFD7 (un accessoire essentiel). Cet inverseur calcule également le couple produit sur l'arbre d'entraînement du moteur, ce qui permet de calculer la puissance utilisée par la pompe. L'IFD7 fournit également l'électronique de conditionnement pour les capteurs et permet d'afficher leurs relevés sur le logiciel de l'ordinateur.   Mesure des performances d'une pompe à vitesse constante, y compris la production de courbes caractéristiques de la pression de sortie en fonction de : - le débit - la puissance de l'arbre du moteur - la vitesse de la pompe - l'efficacité de la pompe - l'efficacité volumétrique.

Spécifications techniques

Débit maximal : 6,5 l/m typique Hauteur manométrique maximale : 25 Vitesse maximale de la pompe : 1 800 tr/min Puissance nominale du moteur : 250W Diamètre de l'engrenage : 38mm Capteur de pression : 0 à 100psi Soupape de surpression : 3bar

Dimensions

Longueur : 0,88 m Largeur : 0.51m Hauteur : 0.41m
